1.1 柴油机自吸排污泵技术规范:
机组型号：KF-8
进口：DN200mm（8寸）
出口：DN200mm（8寸）
流量：700m³
扬程：20m
自吸：8m
泵类型：自吸式、泵在使用前无需加水，无需底阀，实现干自吸，真空辅助系统无需额外增加动力源和水泵发动机共同用一个动力，水泵自带真空辅助系统。动力转动形式：发动机与水泵采用钢片式连接驱动水泵进行工作，需要同时带动真空辅助系统工作，实现与水泵同时工作。驱动方式为柴油机发动机直连水泵、钢片连接、定速运行；
启动方式：一键排水；
转速：1500r/min
材质：铸铁
外形尺寸（L×W×H）：2800×1700×1800mm
1.2 柴油机技术参数
柴油机型号：YC4D90Z-D25
功率：66kw
发动机品牌：玉柴柴油机
形式:四冲程、水冷
进气方式：增压
缸径/行程：108/120
压缩比：17.3:1
缸数：4缸
燃油消耗率g/kw.h：230
调速方式：机械调速
转速rmp：1500
稳态调速率：0.5%
机油容量：13升
1.3 供货范围以及价格
|
设备及部件名称 |
规格型号 |
数量 |
|
柴油机 |
YC4D90Z-D25 |
1 |
|

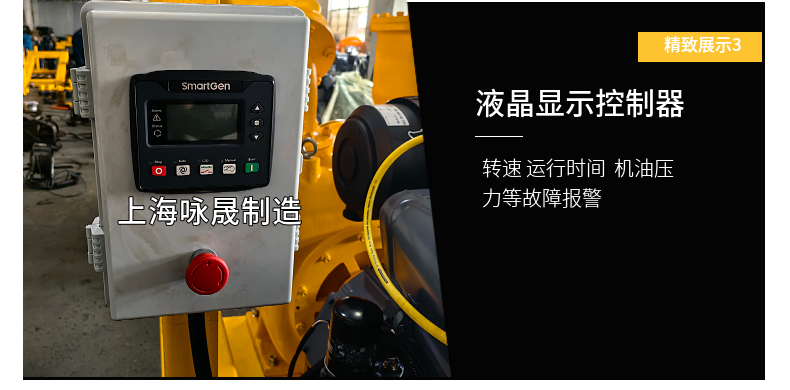

液晶显示控制 |
智能型发动机水泵控制系统，可实现全自动启动和停机，有数据测量、报警保护功能。控制器采用大屏幕液晶(LCD)图形显示器，可实时显示柴油发动机运行状态等参数，并对整机组有过载保护及报警停机功能。 |
1 |
|
真空辅助系统 |
|
1套 |
|
发动机与泵体之间采用高强度齿轮联轴器连接 |
|
1套 |
|
离心泵 |
ZS-8 |
1 |
|

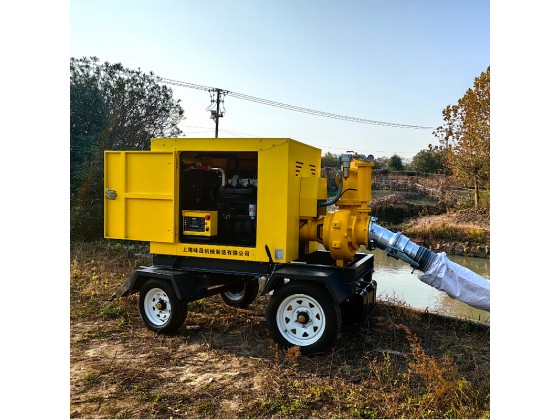

四轮拖车 |
双轴四轮轮拖车，180度转盘式、汽车轮胎，弹簧钢板减震，且牵引高度可调节，燃油油箱与底盘设计成一体式，结构紧凑节省空间，轮胎类型：汽车充气真空轮胎175R13，全天候使用，适用于各种天气情况和各种路况，灵活，超长使用寿命； |
1 |
|
防雨外壳 |
箱体结构合理，采用厚度不小于2.0mm优质镀锌钢板制作而成，每块钢板都经过喷砂防锈、防腐处理，高温喷塑烤漆工艺。具备防锈防风防雨功能，车厢前后设有排风、进风百叶窗，两侧设有检修门 |
|
|
工业消声器 |
只 |
1 |
|
免维护蓄电池 |
60A |
1 |
|
牛筋进水管 |
DN200*8m |
1 |
|
出水管 |
DN200*20 |
1卷 |
|
90°出水弯头 |
DN200 |
1 |
|
45°进水弯头 |
DN200 |
1 |
|
进水快速接头 |
|
1 |
|
出水快速接头 |
|
1 |
|
过滤网 |
DN200 |
1 |
|
随机资料 |
|
1 |
